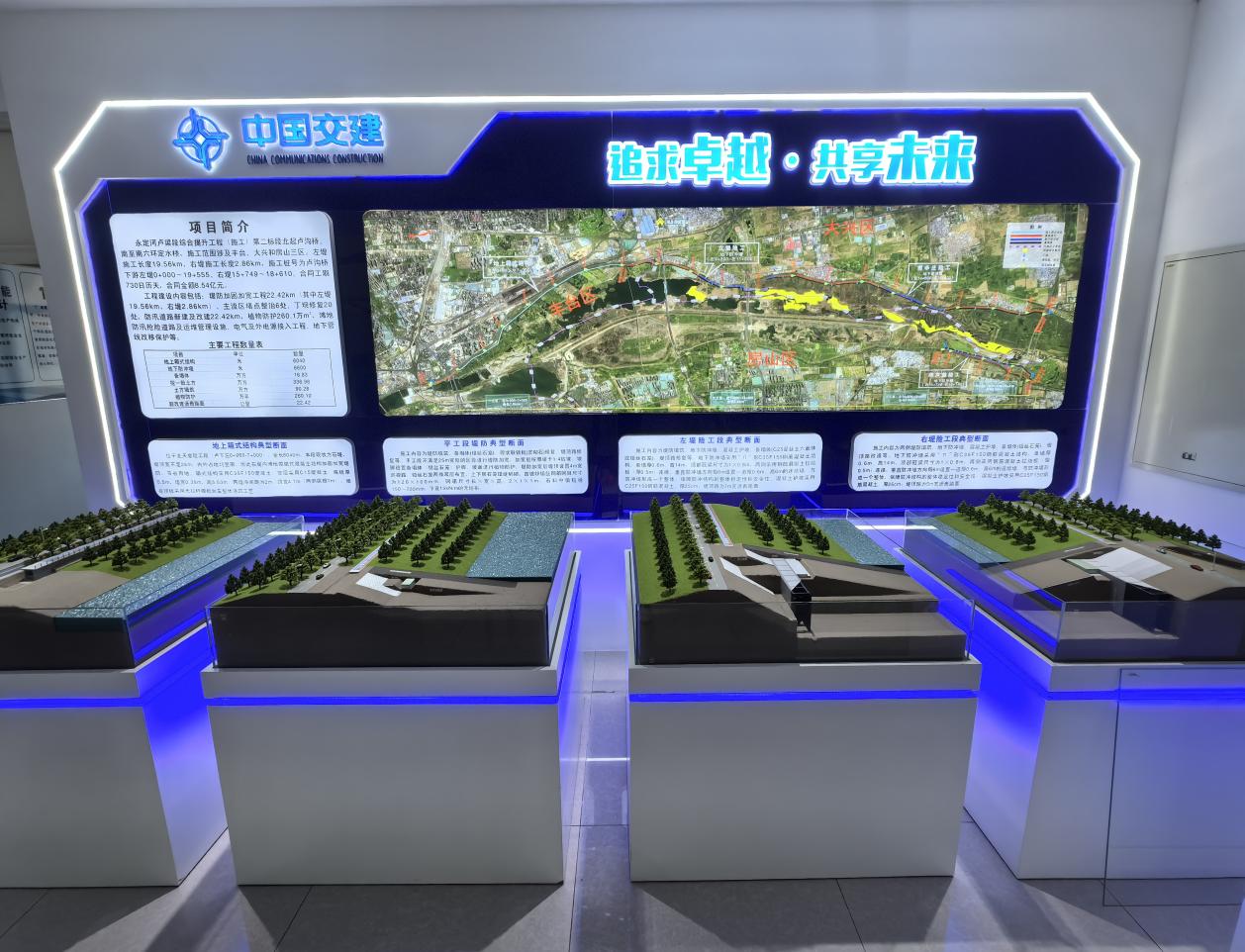

走进永定河卢梁二标施工项目部，一排实体沙盘吸引了记者的目光。

“永定河卢梁段综合提升工程重点工作内容为堤防加固，涉及的结构物种类有地下防冲墙、冠梁、拉结板、混凝土护坡、备塌体及地上箱式结构等，其中大部分为地下隐蔽工程，尤其是地下防冲墙施工，全过程均在地表线以下作业”，永定河卢梁项目部副经理陈建华介绍到。

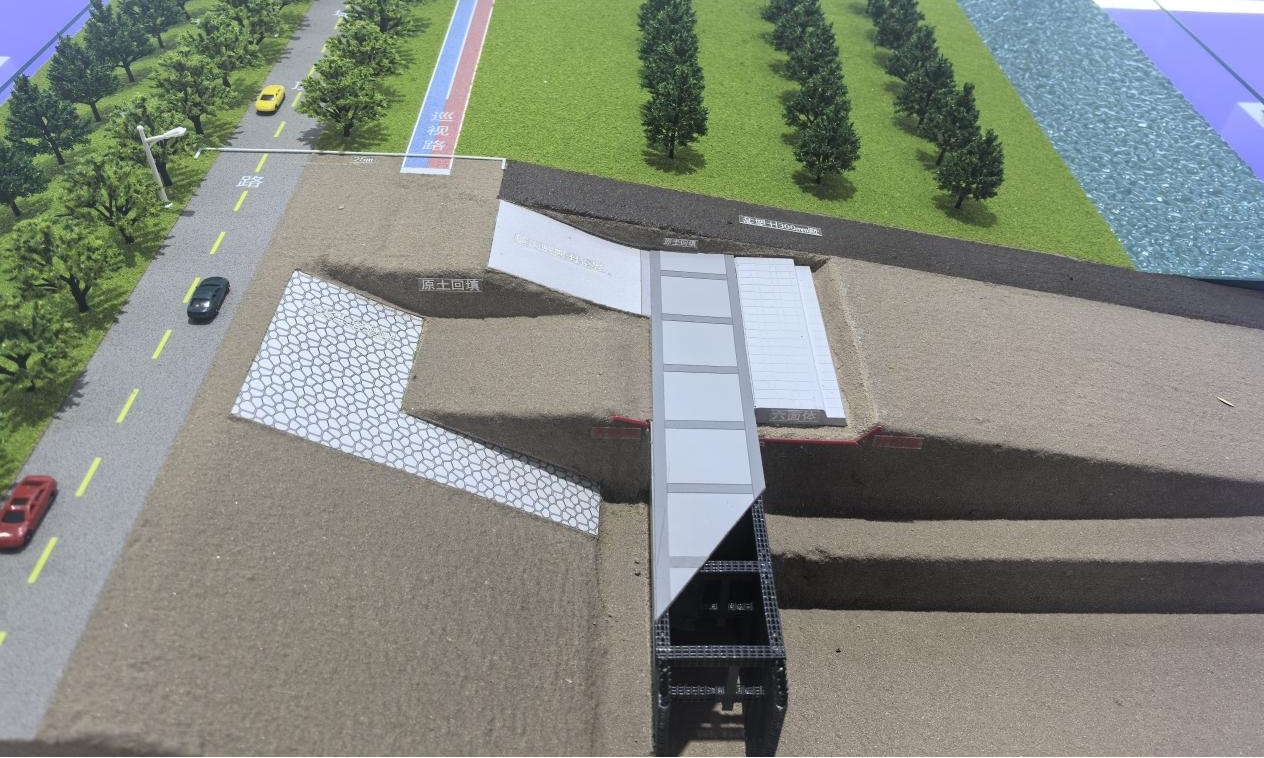

面对晦涩的设计图纸和复杂的结构形式，卢梁项目部和施工单位中交一公局项目团队经过深入研究，利用BIM技术将设计图纸建模翻样，再通过3D打印技术将各类结构物打印出来，根据各结构物的尺寸和位置制造成实体沙盘，让施工内容、结构关系、周边环境、成品效果等一目了然，配合项目平面示意图，构成了一幅独特的项目简介。

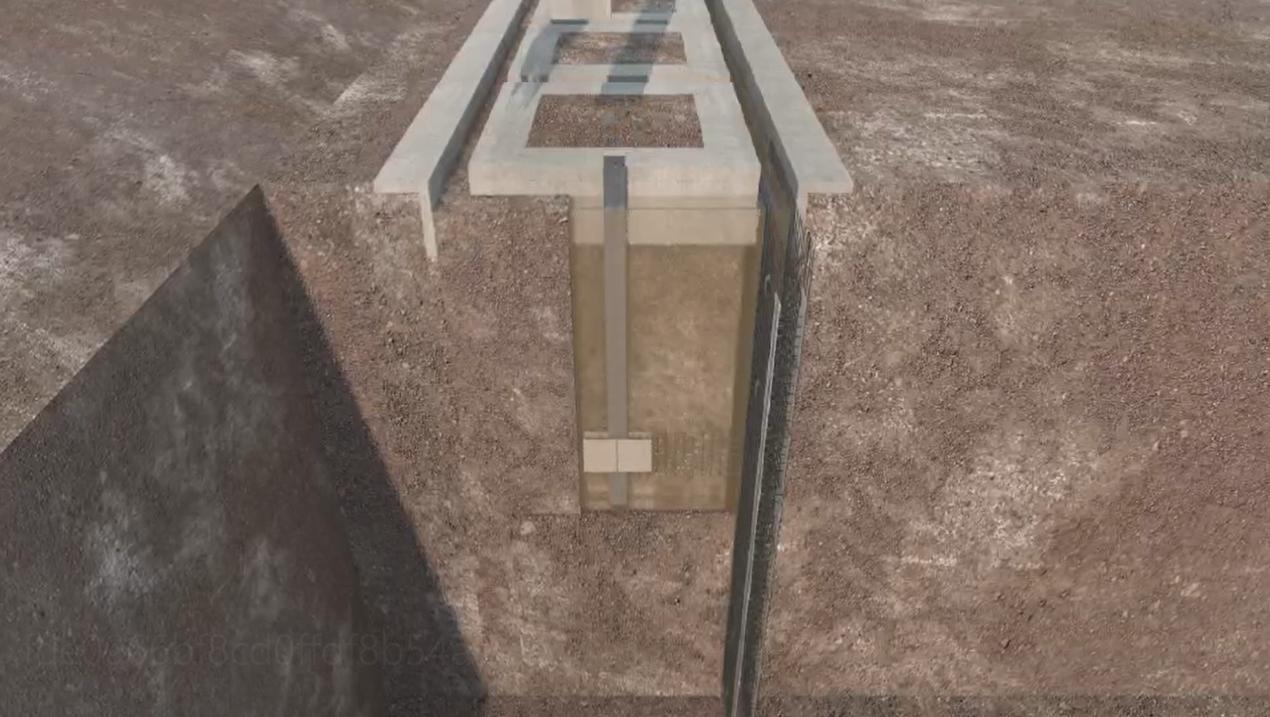

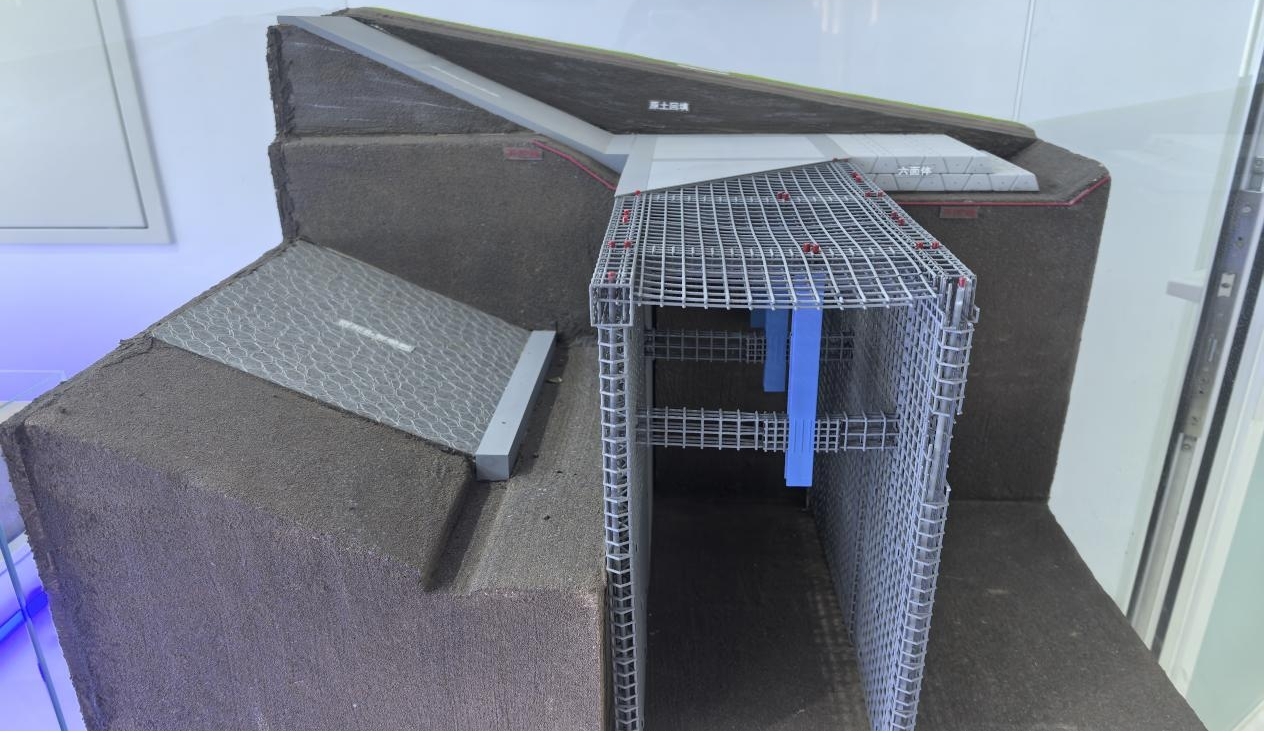

地下防冲墙采用的“Π”形结构+“H”形布置，构造复杂，单墙厚0.6米，高14米，两墙体间垂直方向每隔6米设置一道高6米的连续墙，连续墙的钢筋需在地下连接，施工过程采用双“T”法成槽+排插接头工艺。为便于作业人员理解和掌握工艺流程，项目团队将地下防冲墙的钢筋、墙体、排插接头等制作成立体模型，配合制作的三维工艺动画，形成一套立体直观的3D可视化技术交底。

“可视化技术交底相比传统的纸质交底，其内容更直观，对技术重点和质量控制要点也更便于理解，让广大技术人员、工人师傅真正看得到，熟知具体要怎样干，了然于心才能显现于形。”施工单位项目总工程师张萌说道。

该技术的推进和应用让平面图纸立体化，让施工内容具象化，成为了卢梁二标段的一张新“名片”。
